Ein rotes Kabel im Fahrzeug ist oft die Plusleitung, aber ich würde es nie nur nach der Farbe anschließen. In der Fahrzeugtechnik zählt nicht die Vermutung, sondern die Belegung: Dauerplus, geschaltetes Plus, Masse und die Besonderheiten von Nachrüstungen oder älteren Kabelbäumen. Genau darum geht es hier: wie man rote Leitungen richtig einordnet, sicher misst und typische Fehler beim Anschließen vermeidet.
Die kurze Antwort ist einfach, die sichere Antwort ist eine Messung
- Rot bedeutet im Pkw häufig Plus, meist Dauerplus oder Klemme 30.
- Braun ist in deutschen Fahrzeugen sehr oft Masse, also Minus beziehungsweise Fahrzeugmasse.
- Die Farbe allein reicht nie als Beweis, weil Umbauten, Adapter und Hersteller abweichen können.
- Mit dem Multimeter prüfst du die Leitung in Sekunden und vermeidest Kurzschlüsse.
- Bei Zubehör ist die Geräteseite oft anders belegt als der Fahrzeugkabelbaum.
- Orange Leitungen in E- und Hybridfahrzeugen sind ein Sonderfall und nicht mit normalem 12-V-Rot zu verwechseln.
Was ein rotes Kabel im Fahrzeug meistens bedeutet
In vielen deutschen Fahrzeugen steht rot tatsächlich für Plus, genauer gesagt für Dauerplus oder die Klemme 30. Das ist die Leitung, die auch bei ausgeschalteter Zündung unter Spannung steht und etwa Radio-Speicher, Komfortfunktionen oder bestimmte Steuergeräte versorgen kann. Der Rückweg läuft dann meist über die Fahrzeugmasse, in der Praxis häufig braun.
Wichtig ist die Unterscheidung zwischen Farbe und Funktion. Eine rote Ader sagt dir, was wahrscheinlich gemeint ist, aber nicht, was im konkreten Auto tatsächlich anliegt. Ich behandle rot deshalb als starken Hinweis, nicht als Freifahrtschein. Gerade in der Fahrzeugtechnik ist das die saubere Denkweise: erst einordnen, dann messen, erst dann anschließen.
Wenn du aus dem Kabelbaum eines klassischen deutschen Pkw kommst, ist die Wahrscheinlichkeit hoch, dass rot Plus führt. Sobald aber Nachrüstungen, Reparaturen oder Importfahrzeuge ins Spiel kommen, wird aus der Regel schnell eine Orientierungshilfe. Genau deshalb lohnt sich der nächste Schritt: Warum dieselbe Farbe am Fahrzeug und am Gerät nicht automatisch dieselbe Funktion hat.
Warum Rot am Auto und Rot am Gerät nicht dasselbe sein müssen
Hier passieren die meisten Fehler. Viele greifen ein rotes Fahrzeugkabel und verbinden es reflexartig mit einem roten Gerätekabel. Das klingt logisch, ist technisch aber oft falsch. Besonders bei Autoradios, Dashcams, Verstärkern oder Ladeadaptern gelten auf der Geräteseite andere Farbkonventionen als im Fahrzeugkabelbaum.
| Seite | Typische Farbe | Typische Funktion | Praxis-Hinweis |
|---|---|---|---|
| Fahrzeugkabelbaum | Rot | Dauerplus / Klemme 30 | Oft Batterieplus, aber nicht blind übernehmen |
| Fahrzeugkabelbaum | Braun | Masse / Klemme 31 | In Deutschland sehr häufig die Rückleitung |
| Nachrüstgerät | Gelb | Dauerplus | Hält Speicher und Uhr am Leben |
| Nachrüstgerät | Rot | Zündplus / ACC | Schaltet das Gerät mit der Zündung ein und aus |
| Nachrüstgerät | Schwarz | Masse | Kann nicht einfach mit irgendeiner Karosserieschraube ersetzt werden |
Genau an dieser Stelle wird klar, warum ein Farbvergleich allein trügerisch ist. Das Fahrzeug liefert seine Logik, das Zubehör oft seine eigene. Ich würde deshalb nie sagen: „Rot an Rot, dann passt es schon.“ Ich würde sagen: Rot ist ein Verdacht, der erst bestätigt werden muss. Und genau diese Bestätigung kommt mit der Messung.

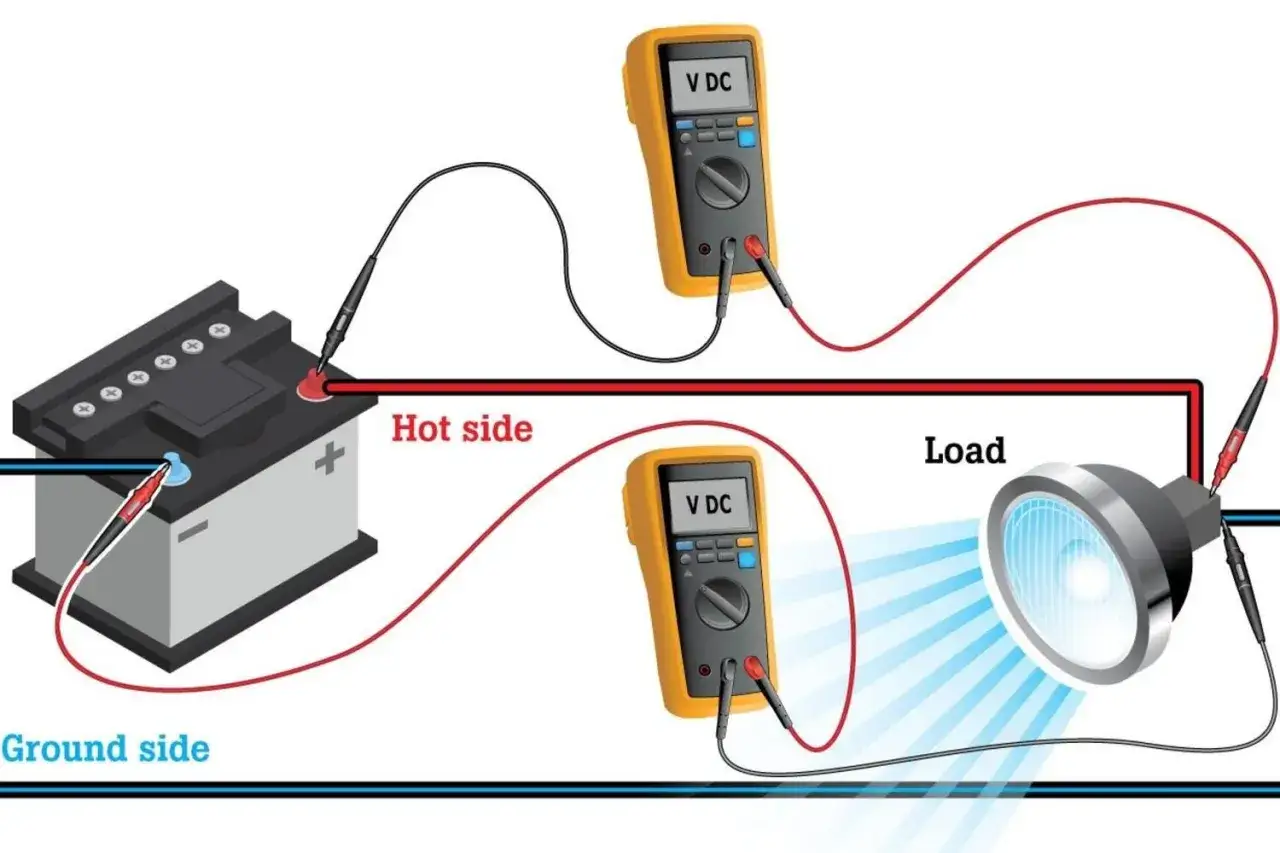

So prüfe ich eine unbekannte Leitung sicher
Wenn ich nicht sicher bin, ob eine rote Ader Plus oder Minus führt, arbeite ich immer mit einem Multimeter. Das ist die schnellste und sauberste Methode, und sie ist deutlich besser als Raten oder ein kurzer Probestrom mit der blanken Litze. Bei modernen Fahrzeugen ist eine Prüflampe außerdem nicht immer die beste Wahl, weil sie Strom zieht und empfindliche Steuerkreise verfälschen kann.
- Ich suche zuerst eine bekannte Masse, zum Beispiel einen sauberen Karosseriemassepunkt oder den Minuspol der Batterie.
- Dann messe ich die rote Leitung gegen diese Masse.
- Bei einem 12-V-Pkw erwarte ich im Stand grob 12,4 bis 12,8 Volt, bei laufendem Motor meist etwa 13,8 bis 14,8 Volt.
- Liegt die Spannung nur bei eingeschalteter Zündung an, handelt es sich eher um geschaltetes Plus.
- Liegt gar keine Spannung an, ist die Leitung entweder nicht versorgt, unterbrochen oder nicht die richtige Ader.
Bei einem 24-V-Nutzfahrzeug sind die Werte entsprechend höher. Auch dort gilt aber dieselbe Logik: Spannung gegen Masse prüfen, nicht auf die Farbe verlassen. Wenn du zusätzlich eine Durchgangsprüfung machen willst, dann nur im spannungsfreien Zustand. Erst Batterie abklemmen, dann messen. Sonst riskierst du einen Kurzschluss oder beschädigst ein Steuergerät.
Diese Messreihenfolge ist nicht spektakulär, aber sie erspart dir die meisten Werkstattfehler. Und genau daraus ergibt sich die eigentliche Praxisfrage: Welche Farben sind im Fahrzeugalltag wirklich typisch, und wo liegen die Grenzen dieser Faustregel?
Diese Kabelfarben treffe ich in deutschen Fahrzeugen am häufigsten
Im deutschen Fahrzeugbau gibt es eine klare Tendenz, aber keine magische Universalregel. Ich halte mich in der Praxis gern an die grobe Zuordnung nach Klemme 30, 31 und 15, weil sie schneller zur richtigen Funktion führt als jede Bauchgefühl-Interpretation. Die folgende Übersicht ist deshalb nützlich, solange man sie als typische Zuordnung versteht und nicht als Garantie.
| Farbe | Typische Funktion | Was ich daraus ableite |
|---|---|---|
| Rot | Dauerplus, Batterieplus, Klemme 30 | Sehr oft die Hauptversorgung |
| Braun | Masse, Minus, Klemme 31 | In deutschen Autos besonders häufig |
| Schwarz | Geschaltetes Plus, Klemme 15 | Spannung meist nur bei Zündung ein |
| Blau | Steuer- oder Zusatzfunktionen | Oft Antenne, Beleuchtung oder Signal |
| Orange | Hochvoltkreis in E- und Hybridfahrzeugen | Nicht als normale 12-V-Leitung behandeln |
Der wichtigste Punkt ist für mich Orange: In elektrifizierten Fahrzeugen ist das ein eigener Sicherheitsbereich. Dort geht es nicht um die alte Plus-Minus-Logik eines 12-V-Bordnetzes, sondern um Hochvolt. Solche Leitungen gehören nicht in Bastelhand, auch wenn die Farbe auf den ersten Blick harmlos wirkt. Wer das im Hinterkopf behält, reduziert das Risiko eines teuren Fehlgriffs deutlich.
Damit ist die Farbseite eingeordnet. Im nächsten Schritt geht es darum, wie du beim Anschließen von Zubehör sauber arbeitest, ohne dir durch eine falsche Annahme gleich das ganze Bordnetz zu versauen.
So vermeidest du Schäden beim Anschließen von Zubehör
Beim Nachrüsten von Radio, Dashcam, Zusatzleuchte, Ladebuchse oder Verstärker sehe ich immer wieder dieselben Fehler: falsches Kabel erwischt, keine Sicherung gesetzt, Massepunkt schlecht vorbereitet, Verbindung nur verdrillt. Im Fahrzeug ist das keine Kleinigkeit, weil Vibration, Wärme und Feuchtigkeit aus einer notdürftigen Verbindung schnell einen echten Defekt machen.
- Ich prüfe zuerst den Schaltplan, wenn er verfügbar ist, und verlasse mich nicht nur auf die Farbe.
- Ich klemme die Batterie ab, wenn ich an Plusleitungen arbeite, und beginne beim Abklemmen immer mit dem Minuspol.
- Ich setze eine Sicherung nah an der Stromquelle, damit ein Kurzschluss nicht die gesamte Leitung gefährdet.
- Ich verwende passende Querschnitte, weil eine Leitung nur so viel Strom sauber transportiert, wie sie thermisch verkraftet.
- Ich bevorzuge saubere Crimpverbindungen, weil sie im Fahrzeugalltag meist robuster sind als improvisierte Lötstellen.
- Ich teste die Funktion nach dem Anschluss, nicht erst nach dem Zusammenbau aller Verkleidungen.
Ein typischer Spezialfall sind Wohnmobile, Anhänger oder ältere Umbauten. Dort wurde oft nachträglich verkabelt, und dann ist Rot nicht mehr automatisch Plus, sondern einfach die Farbe, die gerade verfügbar war. Genau deshalb würde ich bei solchen Fahrzeugen niemals nur auf die Erinnerung eines Vorbesitzers bauen. Ich messe lieber einmal mehr als einmal zu wenig.
Diese Vorsicht ist kein Misstrauen gegen die Technik, sondern Respekt vor ihr. Und sie führt direkt zur letzten Frage: Was ist die beste Reihenfolge, wenn die Farbe eben nicht reicht?
Die sichere Reihenfolge, wenn die Farbe nicht reicht
Wenn ich an einem Fahrzeug eine unbekannte Leitung einordnen muss, arbeite ich immer in derselben Reihenfolge. Das spart Zeit und verhindert, dass ich mich von einer scheinbar plausiblen Kabelfarbe in die Irre führen lasse.
- Fahrzeugtyp und Umbauten prüfen: Originalzustand, Nachrüstung, Import oder Auf- und Ausbau.
- Leitung gegen bekannte Masse messen und Spannungszustand dokumentieren.
- Zwischen Dauerplus und Zündplus unterscheiden, statt nur nach „Plus oder Minus“ zu fragen.
- Vor dem Anklemmen Sicherung, Querschnitt und Massepunkt kontrollieren.
- Nach dem Anschluss Funktion, Spannungsabfall und Erwärmung kurz prüfen.
Wenn ich an diesem Punkt noch Unsicherheit habe, stoppe ich lieber und arbeite mit dem Schaltplan oder einem passenden Adapter weiter. Das ist im Alltag meist schneller als später einen Kurzschluss oder eine Fehlfunktion zu suchen. Bei der roten Leitung im Fahrzeug gilt deshalb für mich eine einfache Regel: Die Farbe gibt die Richtung vor, die Messung entscheidet.
